WK 2 Luftwaffe

Flugzeuge im Einsatz

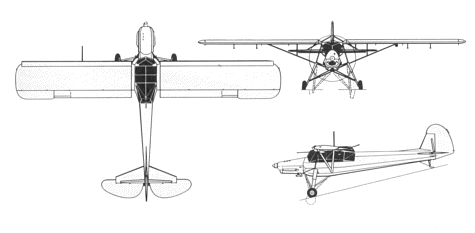

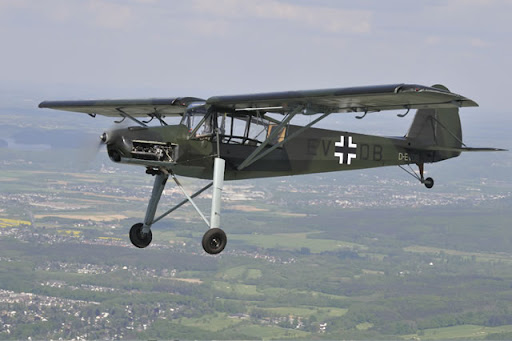

Fieseler Storch Fi 156

Kenngröße Fi 156 C-3
Besatzung ein Pilot und zwei Beobachter
Länge 9,90 m
Spannweite 14,27 m
Flügelfläche 26 m²
Flügelstreckung 7,8
Höhe 3,00 m
Leermasse 930 kg
max. Startmasse 1320 kg
Flächenbelastung 40–51 kg/m²
Antrieb ein luftgekühlter V8-Motor Typ Argus As 10C mit 240 PS Startleistung
Höchstgeschwindigkeit 175 km/h in Meereshöhe
Mindestgeschwindigkeit 45 km/h
Dienstgipfelhöhe 4600 m
Reichweite 377 km
Bewaffnung ein 7,92-mm-MG 15, bis zu drei 50-kg-Bomben
oder eine 135-kg-Wasserbombe oder 48 Schüttbomben

Focke-Wulf TA 152

Ta 152 H-1
Dreiseitenriss der Ta 152 H
  • Einsatzzweck
    • Höhenjagdflugzeug
  • Abmessungen
    • Spannweite: 14,82 m
    • Länge: 10,82 m
    • Höhe: 3,36 m
    • Flügelfläche: 23,50 m²
    • Flügelstreckung: 9,3
  • Massen
    • Leermasse: 3920 kg
    • Startmasse: maximal 5215 kg
  • Leistungen
    • Antrieb: ein flüssigkeitsgekühlter V-12-Motor Jumo 213 E-1 mit 1750 PS (2050 PS mit MW-50, 2150 PS mit GM-1) Startleistung
    • Höchstgeschwindigkeit: 730 km/h in 9500 m Höhe (ohne MW-50/GM-1)
    • Marschgeschwindigkeit: 500 km/h
    • Steiggeschwindigkeit: 1050 m/min
    • Dienstgipfelhöhe: 14.800 m
    • Reichweite: 1200 km
  • Bewaffnung
    • eine 30-mm-Maschinenkanone MK 108 mit 60–90 Schuss
    • zwei 20-mm-Maschinenkanonen MG 151/20 mit je 150–175 Schuss

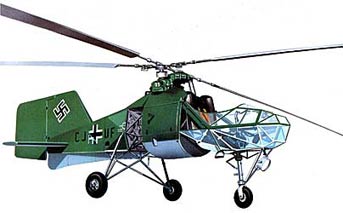

Flettner 282
